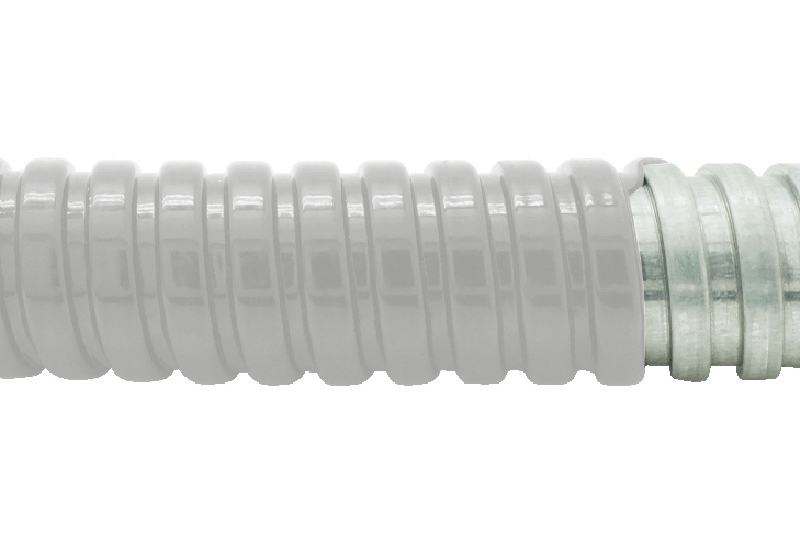

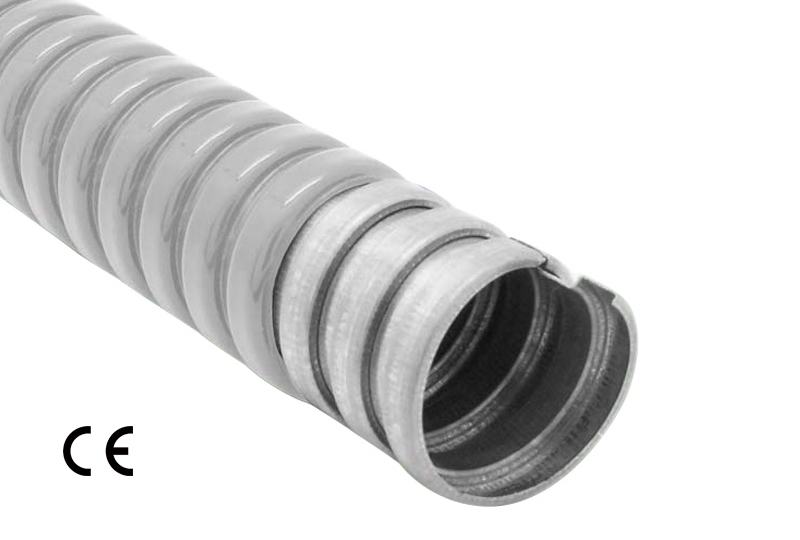

防水型電氣保護金屬軟管 - PAG13PVC-3/8"~4" 系列, 以鍍鋅鋼單勾軟管為本體, 外覆聚氯乙烯 (PVC) 塑料防水層, 全部材質均符合 RoHs 環保規定, 為兼具高機械性能同時防潮,阻燃, 耐腐蝕的電線電纜保護產品, 全系列尺寸迎合亞洲市場普遍使用的規格, 具有極佳的可撓性。無論是環境條件復雜, 嚴苛的各類工業場所, 對安全性及可靠性高度要求的鐵道系統, 或期望優良耐久性的商業應用, 本系列產品都是最佳選擇。建議搭配AZ01, AZ05, AZ09, AZ11, AZ60 及 AZ63 系列接頭使用, 以發揮完整的保護效能。
參數：
材質：鍍鋅鋼 + PVC 披覆

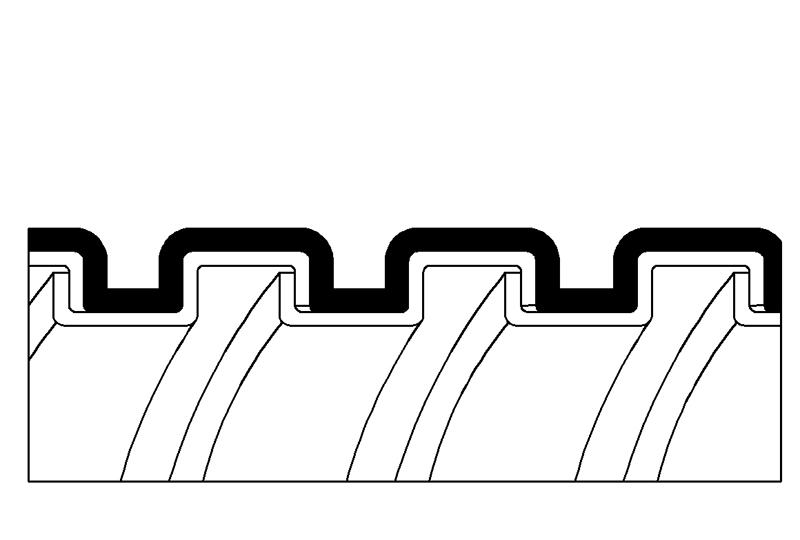

剖面結構：單勾型
認證 : CE
規格表：
| 公稱尺寸 | 公稱尺寸 | 型號 | 內徑 (mm) | 披覆外徑 | 彎曲半徑 (mm) | 每卷長度 (米/卷) | 包裝尺寸(長x寬x高 mm) |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAG13PVC - 1/4 | 8.0 | 11.5 | 30 | 50 | 300*300*110 |
| 12 | 5/16 | PAG13PVC - 12 | 10.3 | 14.0 | 60 | 50 | 300*300*200 |
| 16 | 3/8 | PAG13PVC - 5/16 | 12.6 | 16.6 | 70 | 50 | 370*370*150 |
| 20 | 1/2 | PAG13PVC - 1/2 | 16.1 | 20.7 | 70 | 50 | 430*430*200 |
| 25 | 3/4 | PAG13PVC - 3/4 | 21.1 | 25.7 | 70 | 50 | 500*500*150 |
| 32 | 1 | PAG13PVC - 1 | 26.8 | 32.7 | 100 | 25 | 500*500*300 |
| 40 | 1 - 1/4 | PAG13PVC - 1 - 1/4 | 35.4 | 42.2 | 120 | 25 | 550*550*320 |
| 50 | 1 - 1/2 | PAG13PVC - 1 - 1/2 | 40.3 | 46.9 | 170 | 25 | 550*550*350 |
| 63 | 2 | PAG13PVC - 2 | 51.6 | 58.6 | 200 | 10 | 550*550*300 |
| 75 | 2 - 1/2 | PAG13PVC - 2 - 1/2 | 63.0 | 72.0 | 240 | 10 | 550*550*500 |
| 90 | 3 | PAG13PVC -3 | 78.0 | 87.6 | 280 | 5 | 1000*1000*100 |
| 110 | 4 | PAG13PVC - 4 | 102.5 | 112.1 | 350 | 5 | 1000*1000*200 |
