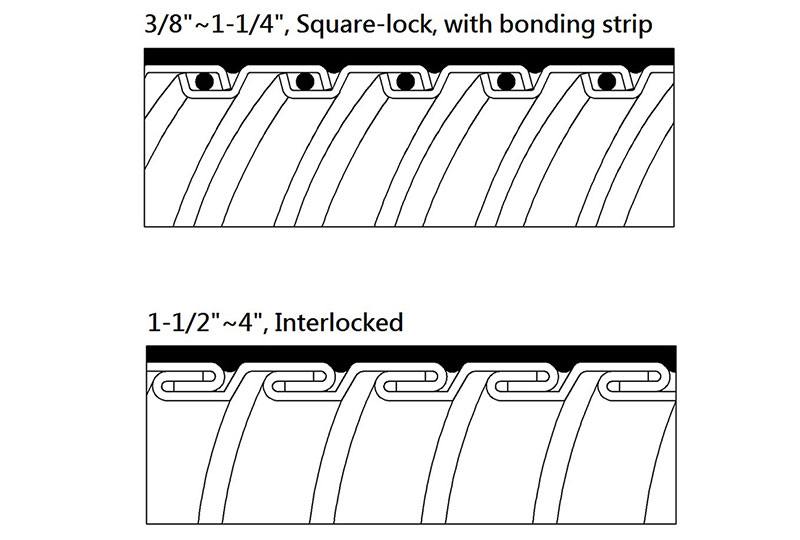

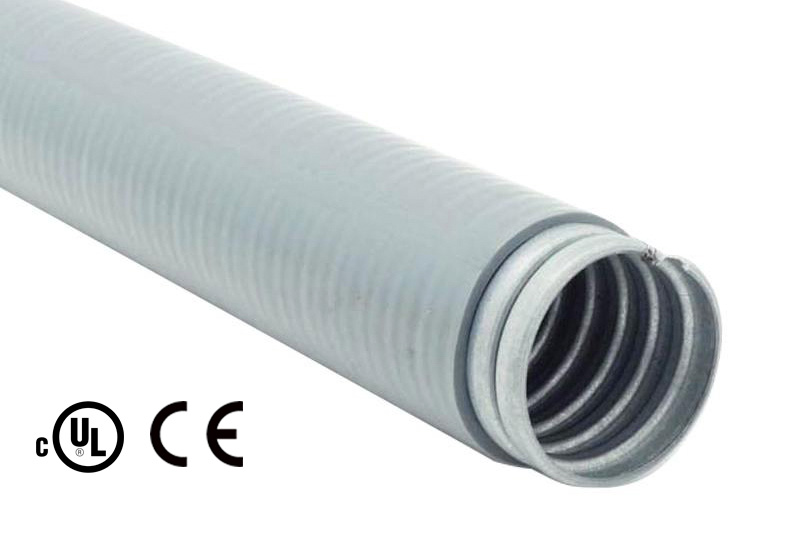

液密型防水金屬軟管 - PCULTG, 全系列通過美國UL及CSA標準檢驗, 由鍍鋅鋼帶卷繞制成的金屬軟管與防水阻燃的聚氯乙烯 (PVC) 披覆組成, 全部材質均符合 RoHs 環保規定, 而鍍鋅鋼帶材質同時具有耐氧化特性。產品結構設計考慮電氣安裝的要求, 產品尺寸 3/8"~1-1/4" 內含接地鑲嵌線, 而 1-1/2"~4" 則須另外施做接地裝置。本系列防水金屬軟管特別適合環境溫度偏低的場合使用。另外也是封閉型空間, 工作條件嚴苛的室內或室外環境的最佳選擇。與 S50~S53 系列防水接頭搭配使用, 可讓整個配線系統達到最佳的防水效能。
危險環境分類/Hazardous Classification:
※ NEC Article 501.10(B)(2)&501.30(B) Class I Div.2
※NEC Article 502.10(A)(2)&502.30(B) Class II Div.2
※NEC Article 503.10(A)(2)&503.30(B) Class III Div.1; 503.10(A)(2)Class III Div.2
參數：
· 材質：鍍鋅鋼 + PVC 披覆
· 溫度等級：
60℃ 干, 60℃ 濕, 60℃ 油
· IP 等級：IP 66 (適配接頭系列: S50, S53)
· 披覆顏色: 灰色 (標準色), 其他顏色可定制.
· 可撓性：中
· 阻燃：自熄
· 抗 UV：有
· RoHS & REACH：符合
. 認證號：E318661
· 認證：cUL,CE
規格表:
| 公稱尺寸 | 公稱尺寸 | 型號 | 內徑(mm) | 披覆外徑(mm) | 彎曲半徑(mm) | 每卷長度(ft/m) | 包裝尺寸(長x寬x高 mm) |
|---|---|---|---|---|---|---|---|
| 12 | 3/8 | PCULTG1 - 3/8 | 12.29 ~ 12.80 | 17.50 ~ 18.00 | 60.8 | 100 / 30.5 | 440 * 440 * 140 |
| 16 | 1/2 | PCULTG1 - 1/2 | 15.80 ~ 16.31 | 20.80 ~ 21.30 | 92.55 | 100 / 30.5 | 440 * 440 * 160 |
| 21 | 3/4 | PCULTG1 - 3/4 | 20.83 ~ 21.34 | 25.20 ~ 26.70 | 117.95 | 100 / 30.5 | 500 * 500 * 180 |
| 27 | 1 | PCULTG1 - 1 | 26.44 ~ 27.08 | 32.80 ~ 33.40 | 175.1 | 100 / 30.5 | 600 * 600 * 300 |
| 35 | 1 - 1/4 | PCULTG1 - 1 - 1/4 | 35.05 ~ 35.81 | 41.40 ~ 42.20 | 213.2 | 50 / 15.3 | 750 * 750 * 130 |
| 41 | 1 - 1/2 | PCULTG2- 1- 1/2 | 40.01 ~ 40.64 | 47.40 ~ 48.30 | 238.6 | 50 / 15.3 | 750 * 750 * 250 |
| 53 | 2 | PCULTG2- 2 | 51.31 ~ 51.94 | 59.40 ~ 60.30 | 292.6 | 25 / 7.6 | 900 * 900 * 120 |
| 63 | 2 - 1/2 | PCULTG2- 2- 1/2 | 62.99 ~ 63.63 | 72.10 ~ 73.00 | 381.3 | 25 / 7.6 | 1000 * 1000 * 150 |
| 78 | 3 | PCULTG2- 3 | 77.98 ~ 78.74 | 87.90 ~ 88.90 | 454.5 | 25 / 7.6 | 1100 * 1100 * 180 |
| 91 | 3-1/2 | PCULTG2- 3-1/2 | 88.90 ~ 89.92 | 100.60 ~ 101.60 | 518.0 | 25 / 7.6 | 1125 * 1125 * 230 |
| 103 | 4 | PCULTG2- 4 | 101.60 ~ 102.62 | 113.30 ~ 114.30 | 619.6 | 25 / 7.6 | 1125 * 1125 * 230 |
