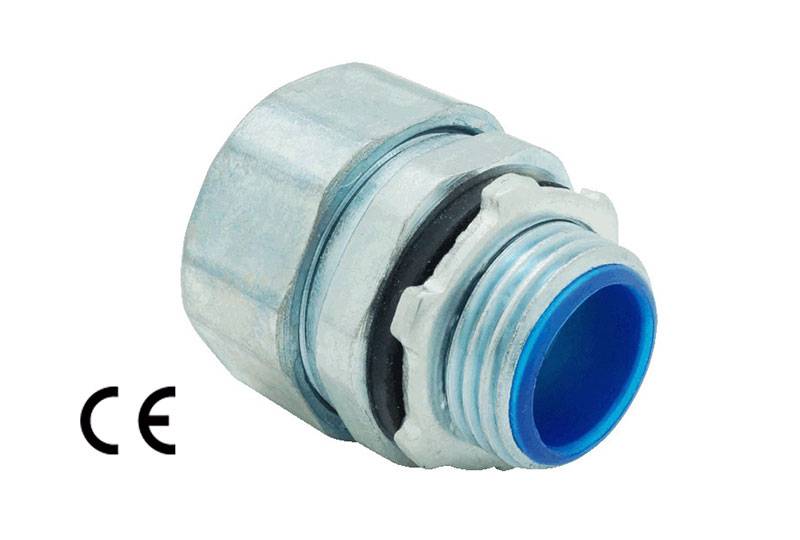

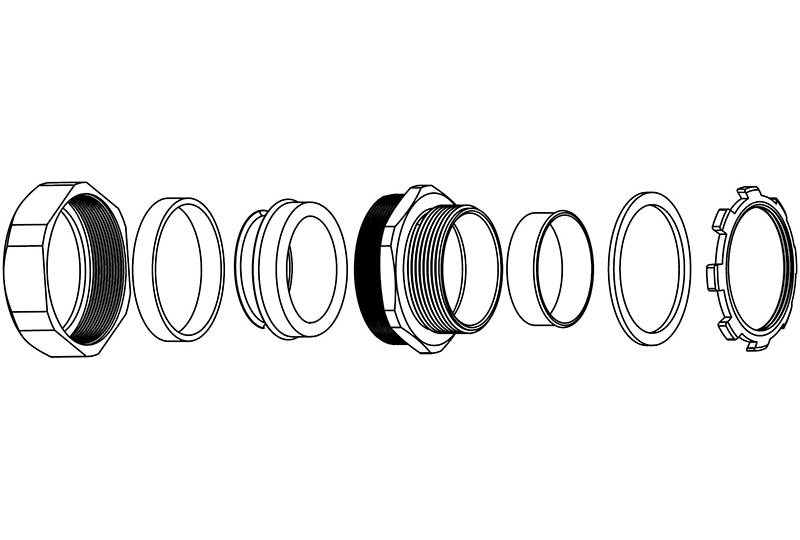

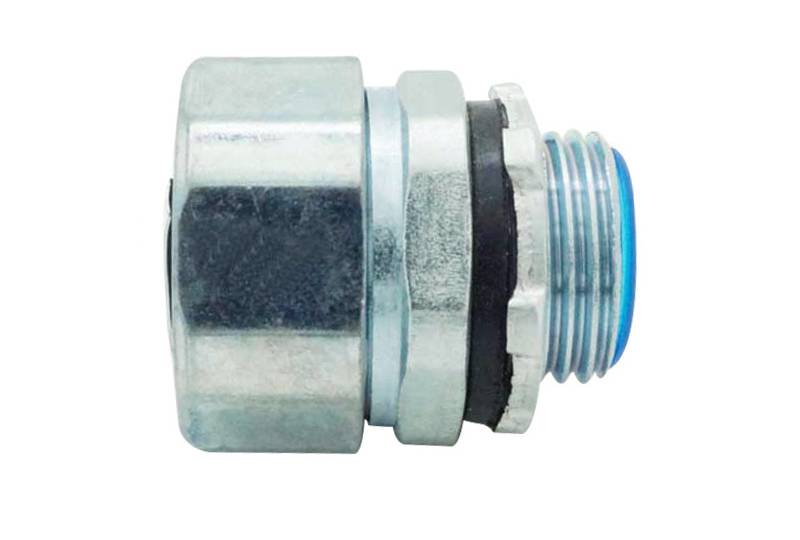

液密型金屬編織軟管盒接頭 –ABZ60 系列, 主體材質為鋅合金, 符合 RoHs 環保規定; 盒端為 G 螺牙系統, 以太陽型螺帽固定在薄壁型接線盒或攻牙的接口上; 管端以螺帽將金屬軟管與接頭主體穩固連接。 在電氣配線系統中, 于配電線路的轉接或終結點連接金屬保護管與接線盒或電氣箱, 使線路延續并保護傳輸安全。本系列接頭整體結構緊密, 可與 EU 系列防電磁波干擾應用的電氣金屬保護管 PEG13GB, PEG13SB, PEG13TB, PES13SB, PEG23GB, PEG23SB, PEG23TB & PES23SB 系列搭配使用; 若與防水防電磁波干擾應用的電氣保護金屬軟管 PEG13GB, PEG13SB, PEG13TB, PES13SB, PEG23GB, PEG23SB, PEG23TB & PES23SB 系列組配, 則可形成防潮防水的電氣保護系統, 具有高抗拉的特性, 可普遍使用于室內或室外的環境中。
參數:
材質：鋅合金
溫度范圍 : -20℃~+90℃
IP 等級 :
IP 65 (搭配單勾型)
IP 66 (搭配雙勾型)
表面處理 : 鍍鋅 (其他可洽詢訂制)
RoHS : 符合
認證 : CE
規格表：
| 公稱尺寸 | 公稱尺寸 | G 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) |
| 16 | 3/8 | 3/8" | G1/2-ABZ60-3/8 | 500 | 26.5 |
| 20 | 1/2 | 1/2" | G1/2-ABZ60-1/2 | 500 | 37 |
| 25 | 3/4 | 3/4" | G3/4-ABZ60-3/4 | 300 | 31.2 |
| 32 | 1 | 1" | G1-ABZ60-1 | 160 | 27.7 |
| 40 | 1-1/4 | 1-1/4" | G1-1/4-ABZ60-1-1/4 | 100 | 23.7 |
| 50 | 1-1/2 | 1-1/2" | G1-1/2-ABZ60-1-1/2 | 60 | 23 |
| 63 | 2 | 2" | G2-ABZ60-2 | 50 | 32.6 |
