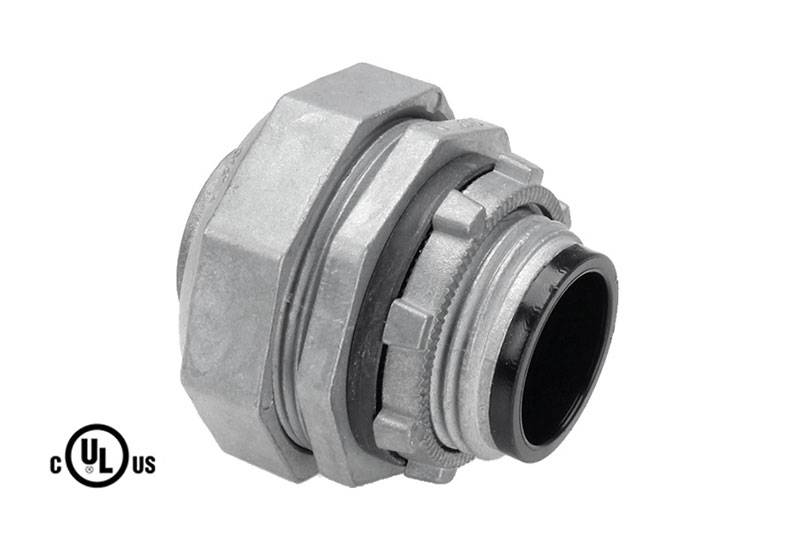

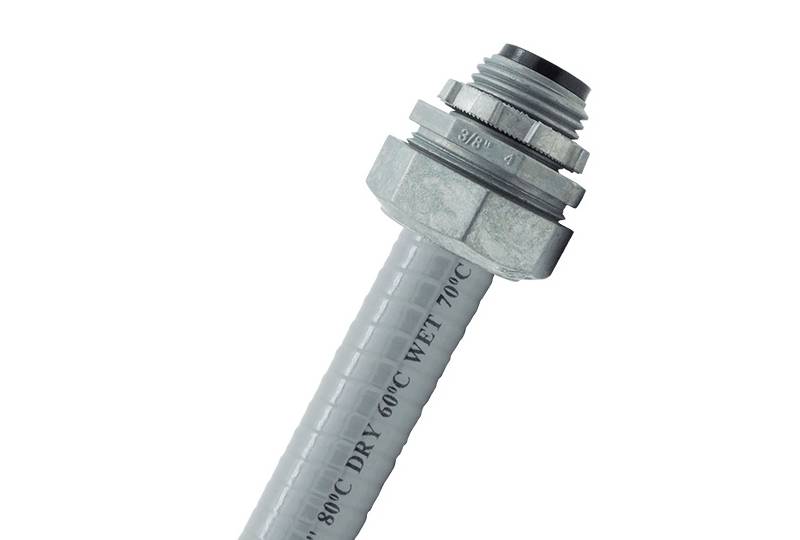

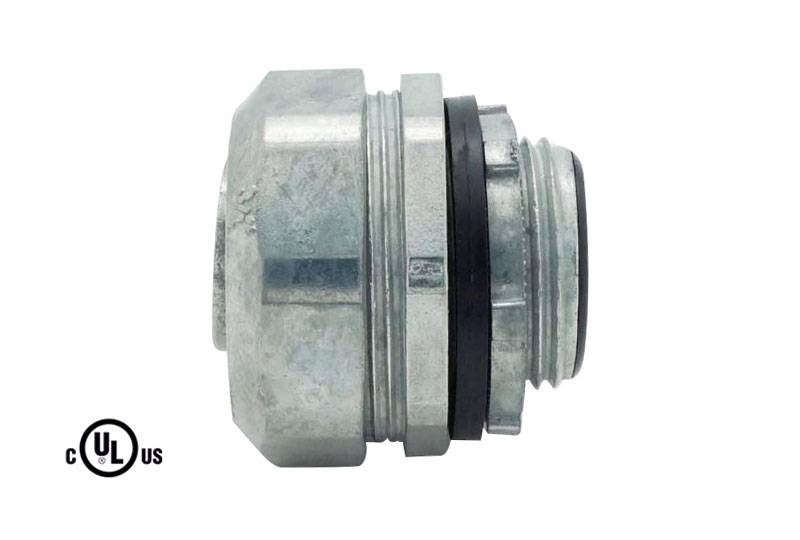

液密型防水金屬軟管接頭 - S50 系列, 通過美國UL及CSA標準檢驗取得認證。在電氣配線系統中, 于配電線路的轉接或終結點, 連接金屬保護管與接線盒或電氣箱, 使線路延續并保護傳輸安全。接頭主體材質為鋅合金, 符合 RoHs 環保規定。盒端為 NPT 螺牙系統, 以太陽型螺帽固定在薄壁型接線盒或攻牙的接口上; 管端以螺帽將金屬軟管與接頭主體連接。本系列接頭整體結構緊密, 與液密型金屬軟管系列 PULTG, PCULTG, PHLTG 及 PNKLTG 組配后, 形成防潮防水的電氣保護系統, 并具有高抗拉的特性, 可普遍使用于室內或室外的環境中。
參數：
? 材質：鋅合金
? 溫度范圍 : -20℃~+90℃
? IP 等級 : IP 66 (適配軟管系列: PULTG,PCULTG, PHLTG & PNKLTG)
? 表面處理 : 鉻酸鹽
? RoHS : 符合
? 認證 : cULus,CE
? 認證號：E256570
規格表：
| 公稱尺寸 | 公稱尺寸 | NPT 螺紋 | 產品型號 | 每箱數量 (Pcs) | 每箱重量 (Kg) |
|---|---|---|---|---|---|
| 12 | 3/8 | 1/2" | S501 - 3/8 | 300 | 22.5 |
| 16 | 1/2 | 1/2" | S502 - 1/2 | 400 | 22 |
| 21 | 3/4 | 3/4" | S503 - 3/4 | 240 | 19.7 |
| 27 | 1 | 1" | S504 - 1 | 160 | 20.2 |
| 35 | 1-1/4 | 1-1/4" | S505 - 1 -1/4 | 80 | 18.6 |
| 41 | 1-1/2 | 1-1/2" | S506 - 1 - 1/2 | 60 | 16.6 |
| 53 | 2 | 2" | S507 - 2 | 50 | 18 |
| 63 | 2-1/2 | 2-1/2" | S508 - 2 - 1/2 | 25 | 16 |
| 78 | 3 | 3" | S509 - 3 | 12 | 12 |
| 103 | 4 | 4" | S5010 - 4 | 10 | 17.2 |
